单轴立卧速率位置转台 ZNST350
单轴转台是一种能够以高精度旋转物体的仪器，其原理是利用电动机驱动一个旋转轴，将被测物体装置在该旋转轴上，然后测量旋转轴的转角，从而计算被测物体的旋转角度和速率。
概述
单轴转台是一种能够以高精度旋转物体的仪器，其原理是利用电动机驱动一个旋转轴，将被测物体装置在该旋转轴上，然后测量旋转轴的转角，从而计算被测物体的旋转角度和速率。
ZZNST350单轴转台是为光纤陀螺、IMU的研究试验、生产调试和维修校准而研制的专用精密设备，主要用于速率、位置和摇摆功能试验，具有立卧两用、携带方便（小型化）、购置成本低（高性价比）、性能稳定、运转可靠、操作简单等特点。设备也可以用于其它惯性元件及装置的试验测试。
单轴速率转台广泛应用于航空航天、机械制造、光学等领域，可以用于测试和校准飞行器、导弹、卫星、惯性导航系统等的姿态和稳定性；也可以用于制造和测试高精度陀螺仪、惯性测量单元等器件；同时也可以用于光学研究中的相位测量、光纤陀螺等应用。
技术参数
(1) 台体重量：≤25Kg；
(2) 台体体积约：310mm×300mm×200mm；
(3) 承载能力：最大30Kg（立式），10kg（卧式）；
(4) 台面尺寸：Φ300mm；
(5) 台面平面度：0.02mm；
(6) 台面跳动量：0.02mm；
(7) 转角范围：连续；
(8) 倾角回转精度：±2″；
(9) 角位置测量分辨率：0.0001º；
(10) 角位置测量精度：优于±4″；
(11) 角速率范围：±0.001º/s～±500º/s；
(12) 角速率精度与速率平稳度：
在不大于1°/s时，5×10-3（1°平均）；
当1°/s<ω<10°/s时，5×10-4（10°平均）；
当ω≥10°/s时，5×10-5（360°平均）。
(13) 最大角加速度： 500º/s2；(最大负载立式装态下)；
(14) 滑环：30环
(15) 转台具有过流、超压保护功能，断电保护功能，角速度超速功能。
环境要求
· 电源：220V±10% 50Hz 2kW；
· 环境温度：10℃～35℃；
· 相对湿度：≤80%RH；
数据处理方法按国军标GJB1801-93惯性技术测试设备主要性能试验方法行。
摇摆要求：最大负载条件下满足1°/1Hz、1°/2Hz、2°/1Hz摇摆。（立式装态）

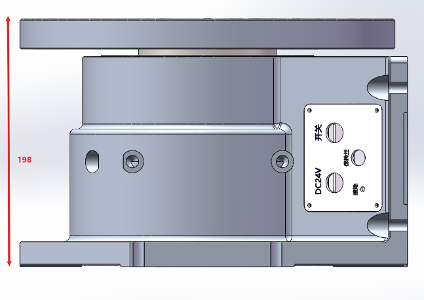

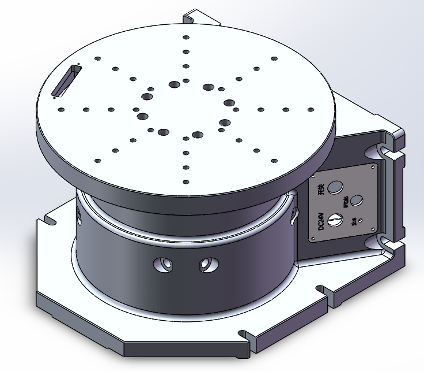

三维图如下：
